Wie wählt man die Leistung einer Inline-Umwälzpumpe aus?

Die Auswahl der richtigen Leistung für eine Inline-Umwälzpumpe ist entscheidend für einen effizienten und effektiven Betrieb in verschiedenen Anwendungen. Als Lieferant von Inline-Umwälzpumpen habe ich aus erster Hand gesehen, wie die falsche Wahl der Stromversorgung zu allen möglichen Problemen führen kann, von schlechter Leistung bis hin zu erhöhten Energiekosten. In diesem Blogbeitrag gebe ich basierend auf meiner Erfahrung in der Branche einige Tipps zur Auswahl der Leistung einer Inline-Umwälzpumpe.

Die Grundlagen von Inline-Umwälzpumpen verstehen

Bevor wir uns mit den Details der Leistungsauswahl befassen, wollen wir kurz erläutern, was eine Inline-Umwälzpumpe ist und wie sie funktioniert. Eine Inline-Umwälzpumpe ist ein Pumpentyp, der Flüssigkeiten (normalerweise Wasser) durch ein geschlossenes Kreislaufsystem zirkulieren lässt. Es wird normalerweise direkt in der Pipeline installiert, daher der Name „Inline“. Diese Pumpen werden häufig in Heizungs-, Lüftungs- und Klimaanlagen (HLK) sowie in industriellen Prozessen und Warmwassersystemen für den Haushalt eingesetzt.

Die Hauptfunktion einer Inline-Umwälzpumpe besteht darin, einen konstanten Flüssigkeitsfluss durch das System aufrechtzuerhalten. Dies ist aus mehreren Gründen wichtig. Beispielsweise sorgt die Pumpe in einer Heizungsanlage dafür, dass das Warmwasser gleichmäßig im gesamten Gebäude zirkuliert und so für gleichmäßige Wärme sorgt. In einem Warmwassersystem trägt es dazu bei, das Wasser jederzeit heiß und einsatzbereit zu halten.

Bei der Auswahl der Pumpenleistung zu berücksichtigende Faktoren

Nachdem wir nun ein grundlegendes Verständnis von Inline-Umwälzpumpen haben, sprechen wir über die Faktoren, die Sie bei der Auswahl der Leistung einer Pumpe berücksichtigen müssen.

Systemdurchflussrate

Die Fördermenge ist einer der wichtigsten Faktoren bei der Auswahl einer Pumpe. Es bezieht sich auf das Flüssigkeitsvolumen, das die Pumpe in einer bestimmten Zeit durch das System bewegen kann, normalerweise gemessen in Gallonen pro Minute (GPM) oder Litern pro Sekunde (L/s). Um die erforderliche Durchflussrate für Ihr System zu bestimmen, müssen Sie die Größe des Systems, die Anzahl der Armaturen oder Geräte, die die Flüssigkeit verwenden, und die gewünschte Durchflussrate für jede Anlage berücksichtigen.

Beispielsweise müssen Sie in einem Warmwassersystem für den Hausgebrauch die Gesamtdurchflussrate berechnen, die zur Versorgung aller Warmwassereinrichtungen im Haus, wie Waschbecken, Duschen und Waschmaschinen, erforderlich ist. Normalerweise finden Sie die Angaben zur Durchflussmenge für jedes Gerät in der Dokumentation des Herstellers. Sobald Sie die Gesamtfördermenge ermittelt haben, können Sie diese nutzen, um eine Pumpe mit der entsprechenden Kapazität auszuwählen.

Systemleiter

Die Förderhöhe des Systems ist ein weiterer entscheidender Faktor bei der Auswahl der Pumpenleistung. Es bezieht sich auf den Gesamtwiderstand, den die Pumpe überwinden muss, um die Flüssigkeit durch das System zu bewegen. Dieser Widerstand umfasst Faktoren wie die Höhe, die die Flüssigkeit anheben muss (statische Förderhöhe), die Reibungsverluste in den Rohren und Armaturen (Reibungsförderhöhe) und etwaigen zusätzlichen Widerstand von Ventilen oder anderen Komponenten im System.

Um die Systemhöhe zu berechnen, müssen Sie die Anordnung des Systems, die Länge und den Durchmesser der Rohre, die Anzahl der Bögen und Formstücke sowie die Höhenunterschiede berücksichtigen. Es stehen verschiedene Formeln und Online-Rechner zur Verfügung, die Ihnen bei dieser Berechnung helfen können. Sobald Sie die Systemförderhöhe haben, können Sie damit den erforderlichen Druck oder die Förderhöhe der Pumpe bestimmen.

Flüssigkeitseigenschaften

Auch die Eigenschaften der gepumpten Flüssigkeit können den Leistungsbedarf der Pumpe beeinflussen. Wenn Sie beispielsweise eine viskose Flüssigkeit wie Öl oder Sirup pumpen, muss die Pumpe im Vergleich zum Pumpen von Wasser mehr arbeiten, um die Flüssigkeit durch das System zu bewegen. Ebenso kann eine hohe Temperatur der Flüssigkeit die Leistung und Effizienz der Pumpe beeinträchtigen.

Bei der Auswahl einer Pumpe müssen Sie die spezifischen Eigenschaften der Flüssigkeit wie Viskosität, Dichte und Temperatur berücksichtigen. Einige Pumpen sind für die Förderung bestimmter Flüssigkeitstypen ausgelegt. Wählen Sie daher unbedingt eine Pumpe, die mit der zu pumpenden Flüssigkeit kompatibel ist.

Effizienz und Energieverbrauch

Zusätzlich zu den oben genannten Faktoren müssen Sie auch die Effizienz und den Energieverbrauch der Pumpe berücksichtigen. Eine effizientere Pumpe verbraucht weniger Energie, um die gleiche Durchflussrate und Förderhöhe zu erreichen, was im Laufe der Zeit zu erheblichen Kosteneinsparungen führen kann. Suchen Sie nach Pumpen, die nach Energieeffizienzstandards zertifiziert sind, beispielsweise dem Energy Star-Programm.

Sie können auch den Einsatz einer Pumpe mit variabler Drehzahl in Betracht ziehen, die ihre Drehzahl an den Bedarf des Systems anpassen kann. Dies kann dazu beitragen, den Energieverbrauch weiter zu senken, indem nur die tatsächlich benötigte Strommenge genutzt wird.

Mithilfe von Leistungskurven die richtige Pumpe auswählen

Eine der effektivsten Möglichkeiten, die richtige Pumpenleistung auszuwählen, ist die Nutzung der Leistungskurven der Pumpe. Leistungskurven sind grafische Darstellungen der Leistungsmerkmale einer Pumpe, wie Durchflussrate, Förderhöhe und Stromverbrauch, bei verschiedenen Betriebsbedingungen.

Die meisten Pumpenhersteller stellen in der Produktdokumentation Leistungskurven für ihre Pumpen zur Verfügung. Mithilfe dieser Kurven können Sie die Leistung der Pumpe bei verschiedenen Durchflussraten und Förderhöhen ermitteln und eine Pumpe auswählen, die den Anforderungen Ihres Systems entspricht.

Um die Leistungskurven nutzen zu können, müssen Sie zunächst die erforderliche Fördermenge und Förderhöhe für Ihr System ermitteln, wie oben beschrieben. Anschließend können Sie sich die Leistungskurven ansehen, um eine Pumpe zu finden, die die erforderliche Fördermenge und Förderhöhe bei akzeptabler Effizienz liefern kann.

Beispiele für die Pumpenauswahl

Schauen wir uns einige Beispiele an, um zu veranschaulichen, wie Sie die richtige Pumpenleistung auswählen.

Beispiel 1: Warmwassersystem für den Haushalt

Angenommen, Sie haben ein kleines Haus mit drei Badezimmern, einer Küche und einer Waschmaschine. Sie möchten ein Warmwassersystem mit Inline-Umwälzpumpe installieren.

Zunächst müssen Sie die Gesamtdurchflussmenge berechnen, die für alle Warmwasserarmaturen im Haus erforderlich ist. Nehmen wir an, dass jedes Waschbecken eine Durchflussrate von 2 GPM hat, jede Dusche eine Durchflussrate von 5 GPM hat, die Waschmaschine eine Durchflussrate von 3 GPM hat und das Küchenspülbecken eine Durchflussrate von 2 GPM hat. Der Gesamtdurchfluss wäre:

(3 Waschbecken x 2 GPM) + (3 Duschen x 5 GPM) + (1 Waschmaschine x 3 GPM) + (1 Küchenspüle x 2 GPM) = 6 + 15 + 3 + 2 = 26 GPM

Als nächstes müssen Sie die Systemhöhe berechnen. Nehmen wir an, dass die Rohre relativ kurz sind und es keine nennenswerten Höhenunterschiede gibt, sodass die Reibungsverluste und die statische Förderhöhe relativ gering sind. Schätzen wir, dass die Systemhöhe etwa 10 Fuß beträgt.

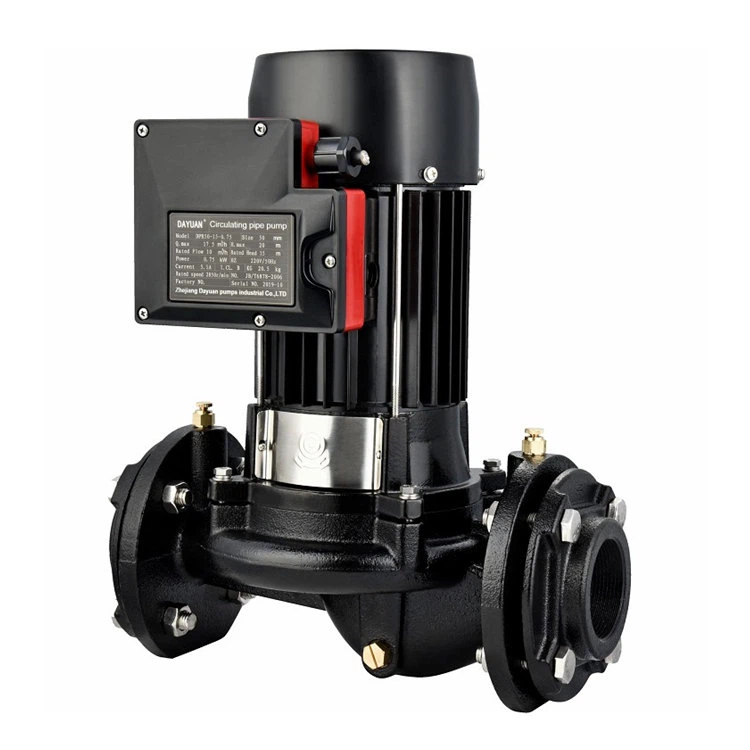

Jetzt können Sie anhand der Leistungskurven eine Pumpe auswählen, die eine Durchflussrate von 26 GPM bei einer Förderhöhe von 10 Fuß liefern kann. Eine passende Pumpe finden Sie bei unsInline-Umwälzpumpe für WarmwasserReichweite.

Beispiel 2: Industrielles Kühlsystem

Angenommen, Sie verfügen über ein industrielles Kühlsystem, das einen konstanten Wasserfluss benötigt, um ein großes Gerät zu kühlen. Das System verfügt über eine große Anzahl von Rohren und Armaturen und das Wasser muss auf eine Höhe von 50 Fuß gepumpt werden.

Zunächst müssen Sie die erforderliche Durchflussmenge für das Kühlsystem berechnen. Dies hängt von der Wärmebelastung der Anlage und dem gewünschten Temperaturunterschied zwischen Einlass- und Auslasswasser ab. Nehmen wir an, dass die erforderliche Durchflussrate 100 GPM beträgt.

Als nächstes müssen Sie die Systemhöhe berechnen. Zusätzlich zur statischen Fallhöhe von 50 Fuß müssen Sie auch die Reibungsverluste in den Rohren und Formstücken berücksichtigen. Schätzen wir die Gesamthöhe des Systems auf etwa 80 Fuß.

Jetzt können Sie anhand der Leistungskurven eine Pumpe auswählen, die eine Förderleistung von 100 GPM bei einer Förderhöhe von 80 Fuß liefern kann. Eine passende Pumpe finden Sie bei unsInline-Pumpe für Kalt- und WarmwasserzirkulationReichweite.

Abschluss

Die Auswahl der richtigen Leistung für eine Inline-Umwälzpumpe ist ein entscheidender Schritt, um den effizienten und effektiven Betrieb Ihres Systems sicherzustellen. Durch die Berücksichtigung von Faktoren wie Systemdurchflussrate, Systemförderhöhe, Flüssigkeitseigenschaften, Effizienz und Energieverbrauch sowie die Verwendung von Leistungskurven zur Auswahl der richtigen Pumpe können Sie eine fundierte Entscheidung treffen und eine Pumpe auswählen, die den Anforderungen Ihres Systems entspricht.

Wenn Sie noch unsicher sind, welche Pumpenleistung für Ihre Anwendung die richtige ist, zögern Sie nicht, uns zu kontaktieren. Als führender Anbieter von Inline-Umwälzpumpen verfügen wir über das Fachwissen und die Erfahrung, um Sie bei der Auswahl der richtigen Pumpe für Ihre Anforderungen zu unterstützen. Wir bieten eine große Auswahl anInline-Umwälzpumpe für WasserProdukte und unser Expertenteam kann Sie individuell beraten und unterstützen.

Egal, ob Sie eine Pumpe für ein kleines Warmwassersystem oder einen großen Industrieprozess suchen, wir können Ihnen helfen. Kontaktieren Sie uns noch heute, um Ihre Anforderungen zu besprechen und mit der Suche nach der perfekten Pumpe für Ihr System zu beginnen.

Referenzen

• „Pump Handbook“ von Igor J. Karassik et al.
• Herstellerdokumentation für Inline-Umwälzpumpen.
